一、產品功能

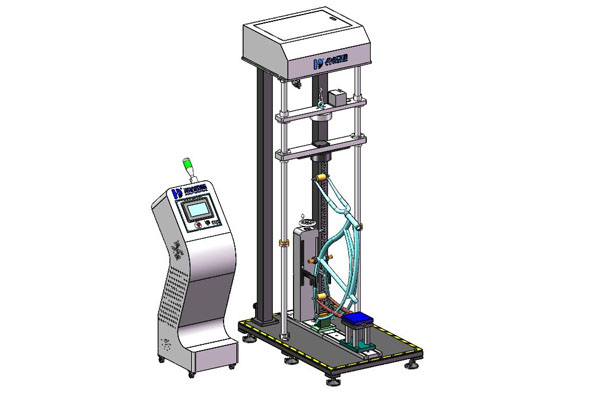

HD-AS501 車架前叉組合件重物落下試驗儀，專業適用于前叉/車架前叉組合件的垂直方向的重物落下沖擊測試，其主要是模擬檢測自行車在騎行時的前輪離開地面時可承受地面沖擊的能力。
二、主要技術參數

指標	參數
重錘重量	22.5kg
重錘提升速度	0～150mm/min可調
最大測試距離	1600mm（后軸到?jīng)_擊砝碼下表面距離）
電    機	200W調速馬達
絲    桿	進口滾珠絲桿
控制方式	PLC和觸摸屏控制
高度測量誤差	±1mm
砝碼精度	±1%
外形尺寸	1240*800*2440mm（L*W*H）
重    量	約600kg
氣    源	0.5-0.7 Mpa
功    率	1∮ AC220V 250W

三、操作原理
性能測試：將車架/前叉組件裝在后軸上，這樣可以使其能繞后軸在垂直平面內自由轉動；在前叉上面安裝上一只按照標準（GB3565標準里27.1項）制作的滾輪；調節車架中軸桿位置，使前叉滾輪與后軸垂直在同一直線上。使重錘輕觸滾輪，位移歸零。觸摸屏上輸入所需沖擊高度，點擊測試按鈕即可進行自動測試
四、符合標準
GB/T 3565、ISO-4210等執行標準
五、產品特點
（一）硬件特點
1.調速電機+鋼絲輪傳動方式，拉線位移傳感器反饋高精度平穩運行；
2.手輪+動絲桿調節中軸位置，便于固定樣品同時便于調節前叉滾輪與后軸垂直。
3.位移測試系統精度±1mm，測試數據準確；
4.雙立柱加雙導柱機架，設備整體穩固結實。


（二）軟件特點
1相比于傳統的編碼器配合鋼絲繩控制位移，本產品使用拉線位移傳感器控制重錘位移，避免鋼絲繩卷繞造成位移誤差，使位移精度更加精準，測試結果更加準確；
2. 具有行程限位保護、漏電保護等功能；
