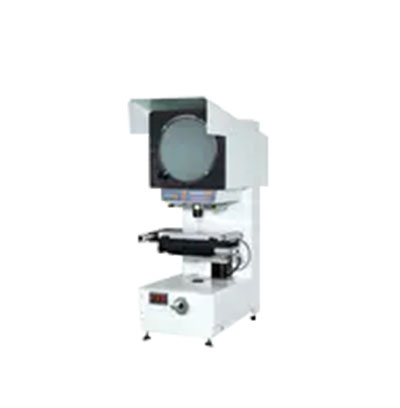

數字投影儀HD-U3015/3020
來源:海達儀器有限公司 時間:2021-03-15 15:52:58 海達小編編繪 瀏覽:99+
適用于以二坐標測量為目的一切應用領域。本儀器能高效地檢測各種形狀復雜工件的輪廓和表面形狀.例如:樣板、沖壓件、凸輪、螺紋、齒輪、成形銼刀、絲攻等各種刀具、工具和零件等，該儀器廣泛地應用于機械制造業，儀器儀表和鐘表行業有關廠礦的計量室和車間。
儀器特點：
Ø 高品質圖像
l 1、投影儀儀器光學系統品質優良，物鏡成像清晰，放大倍率準確，在透射光照明下，輪廓測量誤差小于0.008%。
l 投影儀配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便，工件影像可以是全正像也可為倒像。
Ø 高精度
l 座標測量示值誤差可達（3+L/200)um,L為被測長度（單位：mm)
l 提供各種不同倍數的光學物鏡：10X 20X 50X 100X
l Z軸升降采用導軌的傳送方法，提高了其機身的穩定性及耐及性，投影儀成像清晰，放大倍率準確。
技術規格參數：
| 項目 | HD-U3015 | HD-U3020 | |||
| xy測量行程（mm） | 150*50 | 200*100 | |||
| Z軸調焦行程（mm） | 90 | 90 | |||
| 金屬臺面尺寸（mm） | 340*152 | 390*206 | |||
| 外形尺寸（mm） | 380*694*1058 | 430*754*1058 | |||
| 儀器重量（Kg） | 135 | 160 | |||
| 測量精度（μm） | E（x，Y）:4+L/25 (L單位mm） | ||||
| 玻璃承載（Kg） | 5 | ||||
| 光柵尺分辨率 | 玻璃光柵尺，分辨率1μm | ||||
| 投影屏尺寸 | Φ300 | ||||
| 投影屏旋轉范圍 | 0-360° | ||||
| 旋轉角度解析度 | 1′ | ||||
| 旋轉角度準確度 | 6′ | ||||
| 物鏡放大倍數 | 10X(標配） | 20X(選購） | 50X(選購） | 100X(選購） | |
| 物方視場(mm) | Φ30 | Φ15 | Φ6 | Φ3 | |
| 物方工作距離（mm） | 75 | 69 | 44 | 26 | |
| 透射光照明 | 12V 100W鹵素燈 | ||||
| 反射光照明 | 24V 150W鹵素燈 | ||||
| 數據處理系統 |
DS600多功能數顯表，可中英文裝換，可做多點采樣 坐標旋轉，點、線、距離、角度測量 |
||||
| 冷卻方式 | 強制風冷（2個軸流風扇） | ||||
| 工作環境 | 溫度：20℃±2℃,濕度30-80%，遠離振動：＜0.002g，低于15Hz | ||||
| 電源 | 單相AC 220V/50Hz/10A | ||||
